PMDC 모터는 주로 두 부분으로 구성됩니다. 전기자와 고정자. 강철 실린더인 고정자가 여기에 있습니다. 자석은 이 실린더의 테두리 안쪽에 고정되어 있습니다.

아래 그림과 같이 영구자석은 각 자석의 N극과 S극이 교대로 전기자를 향하도록 배치되어 있습니다. 즉, 한 자석의 N극이 전기자를 향하고 있으면 바로 다음 자석의 S극도 전기자를 향하게 됩니다.

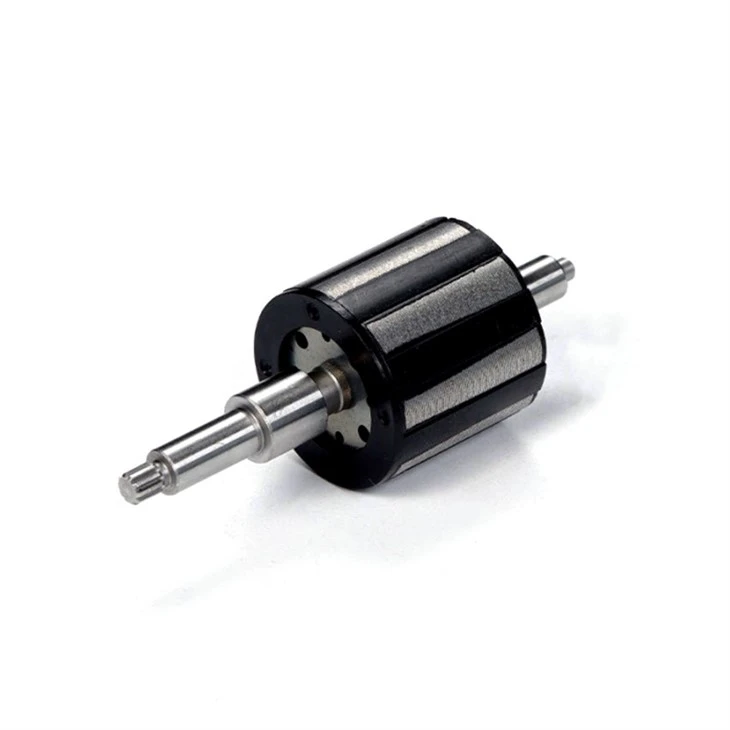

001-Permanent Magnet Rotor

강철 원통형 고정자는 내부 원주에 자석을 고정하고 자속을 위한 낮은 저항 반환 채널 역할도 합니다.

영구 자석 DC 모터에는 필드 코일이 필요하지 않지만 영구 자석과 함께 활용되는 경우가 있습니다.

이는 이러한 필드 코일을 통한 필드 여기가 영구 자석의 감소된 자기 강도를 보상할 수 있다는 사실 때문입니다. 이러한 영구 자석에는 종종 희토류 경자성 요소가 포함되어 있습니다.

PMDC 모터의 회전자는 다른 DC 모터의 회전자와 비슷합니다. 영구 자석 DC 모터의 회 전자 또는 전기자에는 코어, 권선 및 정류자도 포함됩니다. 전기자의 코어를 구성하는 강판은 절연을 위한 슬롯이 있는 원형 패턴으로 함께 적층됩니다.

이러한 원형 강판을 한 번에 하나씩 고정하여 원통형 슬롯형 전기자 코어를 만듭니다. 영구 자석 DC 모터의 전기자에서 와전류 손실을 줄이기 위해 바니시 절연이 있는 강철 라미네이트 시트가 사용됩니다.

전기자 컨덕터는 전기자 코어의 외부 가장자리에 있는 이 구멍에 들어 있습니다. 전기자 권선은 전기자 도체의 적절한 연결로 인해 발생합니다.

모터 샤프트에 장착된 정류자 세그먼트는 권선의 끝 단자에 연결됩니다. 다른 DC 모터와 유사하게 카본 또는 흑연 브러시의 정류자 세그먼트는 전기자에 전류를 공급하기 위해 스프링에 의해 압착됩니다.

알니코 자석, 세라믹(페라이트) 자석 및 희토류 자석은 이 모터에 사용되는 세 가지 유형의 영구 자석입니다.

1. 알니코 자석

Alnico 자석은 높은 잔류 자속 밀도와 낮은 보자력 자화 강도를 특징으로 합니다. 그 결과 고전압에 저전류가 필요한 상황에서 자주 활용된다. 1kW에서 150kW까지의 출력 범위를 갖는 모터는 알니코 자석을 사용합니다.

2. 페라이트 자석

페라이트 자석은 종종 저렴하며 압축기, AC 장치 및 냉동고와 같은 가격에 민감한 애플리케이션을 위한 PMDC 모터에 사용됩니다.

3. 후면 접지 자석

후면 접지 자석은 네오디뮴-철-붕소 또는 사마륨 코발트로 구성됩니다. 그들은 높은 보자력 자화 강도와 높은 잔류 자속을 특징으로 합니다. 이 자석은 전기자 반응으로 인한 감자 문제를 겪지 않습니다.

후면 지구 자석의 재료는 종종 상당히 비쌉니다. 마찬가지로 고온을 견딜 수 있는 네오디뮴 철 붕소는 사마륨 코발트보다 저렴합니다. 차량, 서보 산업용 드라이브 및 대형 산업용 모터와 같이 크기에 민감한 애플리케이션의 경우 PMDC 모터는 후면 접지 자석을 사용합니다.
