영구 자기 커플 링 (PMC)은 자기 감쇠에 의해 기계적 진동을 감소 시키거나 제거하며, 성분을 분리하며 물리적 접촉없이 토크를 전송합니다. 과도한 토크 상황에 노출되면 PMC는 토크 리미터 역할을함으로써 하중을 추가로 분리 할 수 있습니다. 또한, PMC에 의해 다양한 압력 차동을 갖는 별개의 환경 사이의 토크 전송이 가능하며, 이는 드라이버 간의 기계적 장벽을 삽입 할 수있게한다.
높은 지속적인 자기 전단 응력 하에서 PMC를 지속적으로 작동함으로써, 질량 및 부피 토크 밀도를 연구 할 수 있으며, 이는 자기 기어 박스와 같은 다른 자기 장치가 도달 할 수있는 최대 성능 제한을 밝히고 있습니다.
PMC는 축 방향과 방사형 토폴로지 (동축 및 대면)의 두 가지 주요 품종으로 제공됩니다. 모든 품종에서, 동일한 수의 극 쌍은 동일한 방향으로 배향 된 2 개의 로터에서 원형 영구 자석의 번갈아 자화에 의해 생성된다.
2 개의 평행 디스크 또는 반 클러치는 작은 공기 갭 또는 기타 비 심자적 매체로 나뉘어져 축 방향 영구 자석 커플 링 (APMC)을 구성합니다. 영구 자석은 강자성 또는 비 심자적 등받이가 각 반 클러치를 구성합니다. 각각의 반 클러치에서, 인접한 자석은 상이한 자화 방향을 가지며, 디스크의 영구 자석은 커플 링 축과 평행 한 방향으로 자화된다.

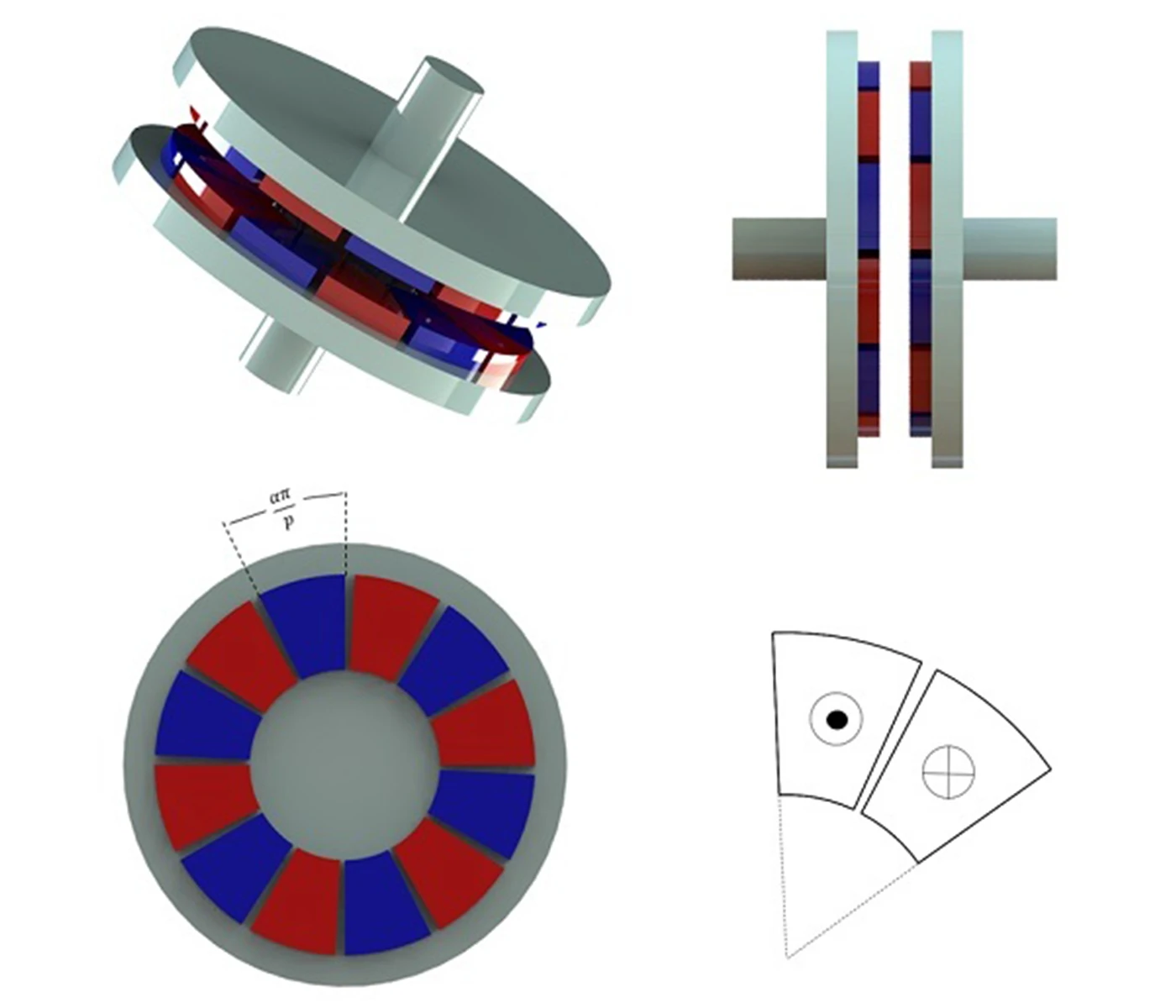

구체적으로, 축 플럭스 영구 자석 (PM) 커플 링 토폴로지는 더 나은 토크 전송을 달성 할 수 있으며 소형 구조의 장점이 있습니다. 각각 축 방향으로 자화 된 영구 자석으로 똑같이 무장 한 두 개의 반대되는 소프트 아이언 디스크 가이 장치를 구성합니다. 북쪽에서 남쪽으로 대체 편광은 PM 배열에 의해 형성된다. 정확하게 보정 된 에어 갭 길이는 두 로터를 분리하여 토크 제어 계수를 정의합니다.
FAQ
영구 축 자기 커플 링을 설계하려면 도움이 필요합니다.
- 얼마나 많은 토크 (힘)를 전송하고 싶습니까?
- 작업 속도는 얼마입니까? (속도 또는 RPM)
- 작동 온도 범위는 무엇입니까?
- 격리 슈라우드가 필요합니까? 디자인을 수용하기 위해 어떤 압력 차이를 원하십니까?
- 치수 참조
외부 커플 링
1). 샤프트 크기
2). 장착 유형
- 나사와 키를 설정하십시오
- 압축 (스레드 샤프트 끝)
- 테이퍼 잠금 장치 (모든 크기로 사용할 수 없음)
3). 맥스. OD
4). 맥스. 길이
내부 커플 링
1). 샤프트 크기
2). 장착 유형
- 나사와 키를 설정하십시오
- 압축 (스레드 샤프트 끝)
- 테이퍼 잠금 장치 (모든 크기로 사용할 수 없음)
3). 맥스. 길이
